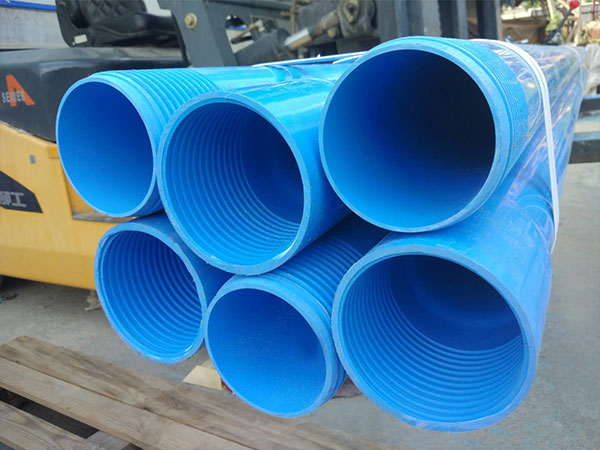

PVC井管原材料的鉴别方法

1、燃烧法鉴别：软化或熔融温度范围：75~90°C。燃烧情况：点燃后自熄。燃烧火焰状态：上黄下绿有烟。离火后情况：离火熄灭。气味：刺激性酸味。这种方法检验PVC井管原材料的方法是简便和直接的。

2、溶剂处理鉴别：溶剂：四氢呋喃，环己酮，甲酮，二甲基甲酰胺；非溶剂：甲醇，丙酮，庚烷。通过将疑似PVC塑料加入以上溶剂中，观察塑料的溶解情况来判断是否为PVC。溶剂加热后，溶解效果会更明显。

3、比重法：PVC的比重为1.35~1.45，一般是1.38左右。可以通过比重差别或测定比重的方法，区分聚氯乙烯和其它塑料。但是由于PVC可以通过添加增塑剂、改性剂以及填料，使PVC变得比重差异很大，软硬差异很大，同时也会由于一些成分的加入，使PVC井管的很多性能发生改变，致使常用的鉴别方法效果不明显，甚至现象发生改变，无法作出准确判断。

比如：密度方面，增塑聚氯乙烯时为1.19~1.35，而PVC硬制品却提高到1.38~1.50。如果是高填充PVC制品，密度有时会超过2。另外还可通过测定材料中是否含有氯来判定，但因为氯乙烯共聚物、氯丁橡胶、聚偏氯乙烯、氯化聚氯乙烯等都含有较高比例的氯，还要通过吡啶显色反应来鉴别。

注意，试验前，试料必须经乙醚萃取，以除去增塑剂，试验方法：将经乙醚苯取过的试样溶于四氢呋喃，滤去不溶成分，加入甲醇使之沉淀，萃取后在前75度以下干燥。将干燥过的少量试样用不着1ml吡啶与之反应，过几分钟后，加入2到场滴5%氢氧化钠的甲醇溶液，立即观察一下颜色，5min和1h后再分别观察一次。根据颜色即可鉴别不同的含氯塑料。
