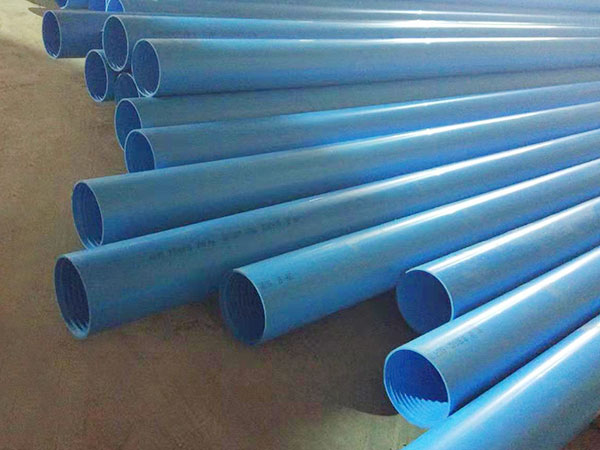

PVC井壁管的施工技术措施

一、一般规定

PVC井壁管管道不得穿越烟道、沉降缝和抗震缝。管道不宜穿越伸缩缝；当需要穿越时，应设置伸缩节。穿越地下室外墙时应采取防止渗漏的措施。管道支承件的间距，立管管径为50mm时，不得大于1.2m，管径大于或等于75mm时，不得大于2m；横向联合管直线管段支承件间距宜应符合规定。

横管的坡度设计无要求时，坡度应为0.026。立管底部宜设支墩或采取固定措施。立管管件承口外侧与墙饰面的距离宜为20~50mm。锯管工具宜选用细齿锯、割管机等机具。端面应平整并垂直于轴线；应清除端面毛刺，管口端面处不得裂痕、凹陷。插口处可用中号板锉锉成15~30度坡口。坡口完成后应将残屑清除干净。

二、备料

根据业主要求，本工程采用华亚牌PVC给水管来代替PVC井壁管，“2”的用1.6Mpa，“3”的用1.25Mpa，“4”的用1.0Mpa。管材、管件等材料应有产品合格证，管材应标有规格、生产厂的厂名和执行的标准号。胶粘剂应标有生产厂名称、生产日期和有效期，并应有出厂合格证和说明书。

三、楼层管道安装步骤

检查各预留孔洞的位置和尺寸并加以贯通。按照管道走向及各管段的中心线标记进行测量，绘制实测小样图。按实测小样图选定合格的管材和管件，进行配管和裁管。按立管位置在墙面上划线并安装管道支架。自下而上分层进行管道接口连接。出水口标高见TZXH016，应待室外水沟完成后再进行处理。

管道系统安装完毕后，对管道的外观质量和安装尺寸进行复合检查，复查无误后，作通水试验。管道穿越楼板处应采用C20细石混凝土分二次浇捣密实，浇筑结束后，在管道周围应筑成厚度不小于20mm、宽度不小于30mm的阻水圈。
